Wie berechnet man die Kühlleistung eines geschlossenen Trocken-Nass-Kühlturms?

Die Berechnung der Kühlleistung eines geschlossenen Trocken-Nass-Kühlturms ist ein entscheidender Schritt sowohl für Benutzer als auch für Lieferanten. Als Lieferant von geschlossenen Trocken-Nass-Kühltürmen verstehe ich die Bedeutung dieser Berechnung. Dadurch wird sichergestellt, dass der Kühlturm die spezifischen Anforderungen verschiedener industrieller Prozesse und Umgebungen erfüllen kann. In diesem Blog werde ich einige wichtige Methoden und Überlegungen zur Berechnung der Kühlkapazität eines geschlossenen Trocken-Nass-Kühlturms vorstellen.

Die Grundlagen eines geschlossenen Trocken-Nass-Kühlturms verstehen

Bevor wir uns mit der Berechnung der Kühlkapazität befassen, ist es wichtig zu verstehen, wie ein geschlossener Trocken-Nass-Kühlturm funktioniert. Ein geschlossener Trocken-Nass-Kühlturm vereint die Vorteile von Trocken- und Nasskühlmethoden. Im Trockenteil erfolgt die Wärmeübertragung über einen Wärmetauscher ohne direkten Kontakt zwischen der Prozessflüssigkeit und der Umgebungsluft. Im Nassteil wird Wasser über den Wärmetauscher gesprüht und es kommt zur Verdunstung, wodurch der Kühleffekt verstärkt wird.

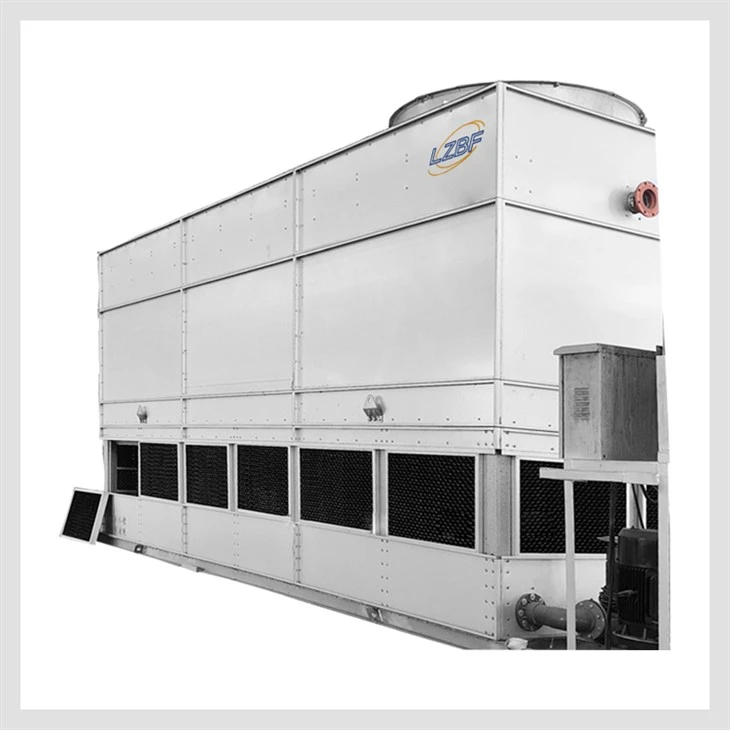

Der Kühlprozess in einem geschlossenen Trocken-Nass-Kühlturm kann durch das visualisiert werdenDiagramm eines Flüssigkeitskühlers mit geschlossenem Kreislauf. Dieses Diagramm zeigt den Fluss der Prozessflüssigkeit, der Umgebungsluft und des versprühten Wassers, was zum Verständnis des Wärmeübertragungsmechanismus beiträgt.

Faktoren, die die Kühlleistung beeinflussen

Mehrere Faktoren beeinflussen die Kühlleistung eines geschlossenen Trocken-Nass-Kühlturms. Diese Faktoren müssen bei der Berechnung der Kühlleistung berücksichtigt werden.

1. Einlass- und Auslasstemperaturen der Prozessflüssigkeit

Der Temperaturunterschied zwischen Einlass und Auslass der Prozessflüssigkeit ist ein Hauptfaktor. Je größer der Temperaturunterschied, desto höher ist die Kühllast, die der Kühlturm bewältigen muss. Wenn die Prozessflüssigkeit beispielsweise mit 60 °C in den Kühlturm eintritt und mit 30 °C wieder austritt, muss der Kühlturm eine erhebliche Wärmemenge abführen.

2. Durchflussrate der Prozessflüssigkeit

Auch die Strömungsgeschwindigkeit der Prozessflüssigkeit beeinflusst die Kühlleistung. Eine höhere Durchflussrate bedeutet, dass mehr Wärme pro Zeiteinheit abgeführt werden muss. Wenn die Durchflussrate für die Kapazität des Kühlturms zu hoch ist, erreicht die Auslasstemperatur der Prozessflüssigkeit möglicherweise nicht den gewünschten Wert.

3. Umgebungsbedingungen

Dabei spielen Umgebungstemperatur, Luftfeuchtigkeit und Luftgeschwindigkeit eine wichtige Rolle. Höhere Umgebungstemperaturen und Luftfeuchtigkeit verringern die Kühleffizienz des Nassbereichs, da die Verdunstungsrate abnimmt. Andererseits kann eine höhere Luftgeschwindigkeit die Wärmeübertragung sowohl im Trocken- als auch im Nassbereich verbessern.

4. Design und Konfiguration des Kühlturms

Auch die Gestaltung des Kühlturms, etwa die Größe des Wärmetauschers, die Anzahl der Ventilatoren und das Sprühsystem, hat Einfluss auf die Kühlleistung. Verschiedene Arten von geschlossenen Trocken-Nass-Kühltürmen, wie zZusammengesetzte geschlossene Kreuzkühltürme, haben unterschiedliche Wärmeübertragungseigenschaften.

Berechnungsmethoden

Es gibt verschiedene Methoden zur Berechnung der Kühlleistung eines geschlossenen Trocken-Nass-Kühlturms. Hier sind zwei gängige Ansätze.

1. Wärmebilanzmethode

Die Wärmebilanzmethode basiert auf dem Prinzip der Energieerhaltung. Die vom Kühlturm abgeführte Wärme entspricht der Wärmeaufnahme der Umgebungsluft und des verdampften Wassers.

Die der Prozessflüssigkeit entzogene Wärme ($Q$) kann mit der Formel berechnet werden:

$Q = m\times C_p\times\Delta T$

Dabei ist $m$ der Massendurchfluss der Prozessflüssigkeit, $C_p$ die spezifische Wärmekapazität der Prozessflüssigkeit und $\Delta T$ die Temperaturdifferenz zwischen Einlass und Auslass der Prozessflüssigkeit.

Wenn beispielsweise der Massendurchsatz von Wasser ($m$) 1000 kg/h beträgt, die spezifische Wärmekapazität von Wasser ($C_p$) 4,2 kJ/(kg·°C) beträgt und die Temperaturdifferenz ($\Delta T$) 20 °C beträgt, dann beträgt die abgeführte Wärme ($Q$):

$Q=1000\times4,2\times20 = 84000$ kJ/h

2. Empirische Formeln

Empirische Formeln werden in der Praxis häufig verwendet, insbesondere wenn keine detaillierten Daten verfügbar sind. Diese Formeln basieren auf experimentellen Ergebnissen und berücksichtigen die oben genannten Faktoren.

Empirische Formeln können jedoch Einschränkungen aufweisen und sind in der Regel spezifisch für bestimmte Kühlturmtypen. Daher ist es wichtig, die geeignete Formel für den jeweiligen geschlossenen Trocken-Nass-Kühlturm zu verwenden.

Bedeutung einer genauen Berechnung

Eine genaue Berechnung der Kühlleistung ist aus mehreren Gründen von entscheidender Bedeutung.

1. Energieeffizienz

Ein genau dimensionierter Kühlturm kann effizienter arbeiten. Ist der Kühlturm überdimensioniert, verbraucht er mehr Energie als nötig. Andererseits ist ein zu kleiner Kühlturm möglicherweise nicht in der Lage, den Kühlbedarf zu decken, was zu einer Überhitzung der Prozessausrüstung führt.

2. Lebensdauer der Ausrüstung

Kühltürme mit der richtigen Größe können auch die Lebensdauer der Prozessausrüstung verlängern. Wenn die Ausrüstung bei der richtigen Temperatur betrieben wird, erfährt sie weniger Verschleiß, was die Wartungs- und Austauschkosten senkt.

3. Kosten – Wirksamkeit

Eine genaue Berechnung hilft bei der Auswahl des kostengünstigsten Kühlturms. Es stellt sicher, dass die Investition in den Kühlturm durch seine Leistung gerechtfertigt ist.

Überlegungen für verschiedene Anwendungen

Unterschiedliche industrielle Anwendungen haben unterschiedliche Kühlanforderungen. In einem Kraftwerk beispielsweise muss der Kühlturm eine große Menge an Wärme verarbeiten, die bei der Stromerzeugung entsteht. In einer Chemieanlage kann die Prozessflüssigkeit unterschiedliche Eigenschaften aufweisen, beispielsweise korrosiv, was spezielle Materialien für den Kühlturm erfordert.

Bei der Berechnung der Kühlleistung für verschiedene Anwendungen ist es wichtig, die spezifischen Eigenschaften des Prozessmediums und der Betriebsbedingungen zu berücksichtigen. DerKühlturm-System mit geschlossenem Kreislaufkann an die Anforderungen verschiedener Anwendungen angepasst werden.

Abschluss

Die Berechnung der Kühlleistung eines geschlossenen Trocken-Nass-Kühlturms ist eine komplexe, aber wesentliche Aufgabe. Indem wir die Faktoren verstehen, die die Kühlleistung beeinflussen, geeignete Berechnungsmethoden verwenden und verschiedene Anwendungen berücksichtigen, können wir sicherstellen, dass der Kühlturm effizient und effektiv arbeitet.

Als Lieferant von geschlossenen Trocken-Nass-Kühltürmen verfügen wir über das Fachwissen und die Erfahrung, um Ihnen bei der genauen Berechnung der Kühlkapazität und der Auswahl des richtigen Kühlturms für Ihre Anforderungen zu helfen. Wenn Sie an unseren Produkten interessiert sind oder weitere Informationen zur Berechnung der Kühlleistung benötigen, können Sie uns gerne zur Beschaffung und weiteren Diskussion kontaktieren.

Referenzen

• Incropera, FP, & DeWitt, DP (2002). Grundlagen der Wärme- und Stoffübertragung. Wiley.
• ASHRAE-Handbuch – Grundlagen. (2017). American Society of Heating, Refrigerating and Air - Conditioning Engineers.
